球墨铸铁消除内应力退火一般是以75～100℃/h的速度加热到500~600℃，根据铸件壁厚可按每25mm保温1h来计算，而后空冷。这种方法消除铸件90%~95%的应力，可提高铸件的塑性及韧性，但组织并没有发生明显改变。

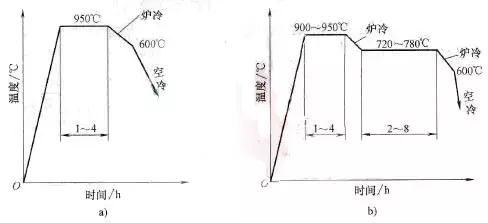

高温退火是将铸件加热到900~950℃，保温1～4h，进行第一阶段石墨化，然后炉冷至720~780℃，保温2~8h，进行第二阶段石墨化。如果在900~950℃保温后炉冷至600℃空冷，则由于第二阶段石墨化没有进行，将得到珠光体球墨铸铁。由于用Mg处理的球墨铸铁形成白口的倾向较大，铸态组织中常出现莱氏体和自由渗碳体，因此使铸件脆性增大，硬度升高，切削性能恶化。特别是当铸件厚薄不均匀时，薄壁处极易出现白口，使其变脆，不便加工。为消除白口，获得高韧性的铁素体球墨铸铁，需进行高温石墨化退火，具体工艺如图a所示，此时只完成了石墨化的第一阶段，得到的是珠光体为基体的。

若按如图b所示的工艺进行热处理，也就是在石墨化第一阶段完成后，进行第二阶段石墨化，根据此阶段保温时间长短可以得到不同的铁索体及珠光体的比例。如果进行完全，可得到以铁素体为基体的球墨铸铁，这种铸铁具有高的韧性，伸长率可达到5%~25%，这种高韧性球墨铸铁多用于代替可锻铸铁和低碳钢制作零件。低温退火是将铸件加热到720～760℃，保温3～6h，然后随炉缓冷至60℃出炉空冷，使珠光体中渗碳体发生石墨化分解。当铸态球墨铸铁组织中只有铁素体、珠光体及球状石墨而无自由渗碳体时，为了获得高韧性的铁素体球墨铸铁，可采用低温退火。

可锻铸铁的组织介绍可锻铸铁是由白口铸铁经热处理得到的一种高强度铸铁，其石墨呈团絮状，削弱了石墨对基体的割裂作用和应力集中效应，因此可锻铸铁具有较高的强度，而且具有一定的塑性和韧性。由于塑性比灰铸铁好，又叫做展性铸铁或韧性铸铁，可锻铸铁特别适宜于大量生产形状复杂的薄壁小件，甚至可以铸造质量为数十克和壁厚在2mm以下的铸件。可锻铸铁可部分地代替铸钢、合金钢和非铁金属材料，广泛应用于许多工业部门。

可锻铸铁化学成分的一般范围见表1。从表中可见，其碳、硅的质量分数低，碳和硅在促进石墨化和改善铸造性能方面的作用基本相似，都是强烈促进石墨化的元素，这可保证浇注后得到纯白口铸件，且减少退火后的石墨量，有利于获得高的强度和韧性。但是碳、硅的含量也不能太低，碳、硅含量太低，将使退火时石墨化困难，延长退火周期，而且使铁液流动性差、收缩大、易于疏松和开裂。所以可锻铸铁要控制其碳、硅含量。锰因有阻碍石墨化的作用，所以它的质量分数也不能高，尤其是铁素体基体可锻铸铁的锰的质量分数应比珠光体基体可锻铸铁更低。磷、硫的质量分数要严格控制，应尽可能低。

可锻铸铁按退火方法不同，可以得到铁素体或珠光体两种基体，基体上分布着团絮状的石墨。 退火过程中如果第一阶段（738℃以上）和第二阶段（738℃以下）石墨化都进行得完全，则得到以铁素体基体+团絮状石墨的组织，也就是铁素体可锻铸铁。由于组织中有大量石墨，断口呈黑色，所以又叫黑心可锻铸铁。如果第一阶段石墨化完成，而第二阶段石墨化未进行或部分进行，就得到以珠光体基体+团絮状石墨或珠光体与少量铁素体基体+团絮状石墨的组织，由于组织中有珠光体存在，断口发亮，所以又叫白心可锻铸铁。具有珠光体基体+团絮状石墨组织的可锻铸铁称为珠光体可锻铸铁。

公司简介
诸城市开源铸造有限公司坐落于风筝之都--山东潍坊 ，是一家专业生产中高端碳钢、合金钢、球墨铸铁等材质铸件的民营企业，属当地政府招商引资项目。公司占地面积11000m²，现有员工100余人，其中技术研发人员5人，高级工程师2人，质检人员3人，年产能可达3000吨。
开源铸造致力于OEM铸造，产品广泛应用于机械五金、建筑、电力金具、铁路、汽车、农机等领域。公司拥有稳定的客户群体，产品主要销往欧盟、美国、加拿大、中东等国家和地区。
在生产过程中开源铸造主要采用先进的覆膜砂壳型铸造生产工艺，常规可生产 0.1kg~50kg的铸件，该生产工艺具有制壳、制芯速度快等特点，可批量生产，从而提高了生产效率， 且铸件尺寸稳定，铸件表面光洁。
我司拥有全套环评资质，且已通过SGS ISO 9001:2015 质量体系认证。生产车间配有中频环保电炉、自动模具生产线、热处理炉等设备，同时应用三维模拟浇铸软件和包括炉前分析仪、光谱仪、金相显微镜、拉伸试验机、压力试验机、硬度试验机等在内的先进检测设备，严格控制生产流程，确保产品质量。
我们的使命是通过完整的模具设计制作、卓越的生产工艺和完善的供应链管理为客户提供最为优质的产品和服务。公司本着雄厚的科技力量，先进的检测手段，丰富的生产经验，高度的敬业精神，严谨的科学管理，周到的售后服务，赢得了国内外客户的广泛好评。我们将以卓越品质，优质服务成为您最值得信赖的合作伙伴。

免责声明：本文转载自互联网，版权归原作者所有，且仅代表原作者观点。转载目的在于传递更多信息，如果侵犯，请及时通知我们，本网站将在第一时间及时删除。
